颚式破碎机

【加工物料】河卵石、花岗岩、玄武岩、铁矿石、混凝土、页岩等多种砂石物料

【进料粒度】120-1500mm

【生产能力】1-2200t/h

全国销售热线 : 0371-6777 2626

免费获取报价免费获取报价

30s人工相应60s技术支持24h免费定制方案

颚式破碎机

颚式破碎机简介

颚式破碎机的发明是模拟动物的两颚运动而完成物料破碎作业的破碎机,破碎腔由动颚和静颚两块颚板组成。是雷蒙磨生产线必备设备之一,颚式破碎机在矿山、基建、建材等部门进行粗碎和中碎作业。颚式破碎机广泛应用于铁路、公路、水利、矿山、冶炼、化工、建材等行业中各种矿石与大块物料的中等粒度破碎。

颚式破碎机的分类

按照进料口宽度大小来分:

进料口宽度大于600MM的为大型机器,进料口宽度在300-600MM的为中型机器,进料口宽度小于300MM的为小型机器。

按照活动颚板的摆动方式不同来分:

可以分为简单摆动式颚式破碎机,也称简摆颚式破碎机;复杂摆动式额式破碎机(复摆颚式破碎机)和综合摆动式额式破碎机。

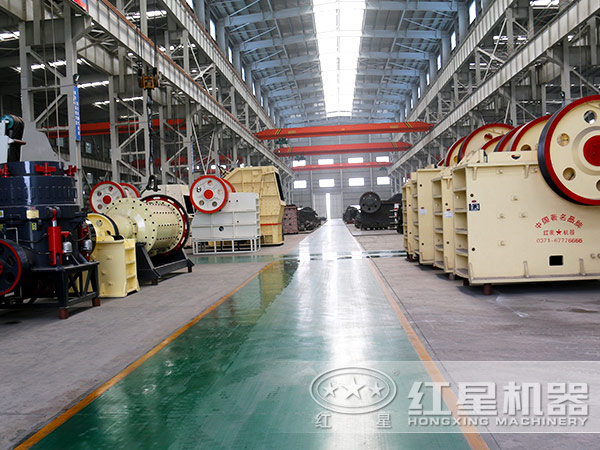

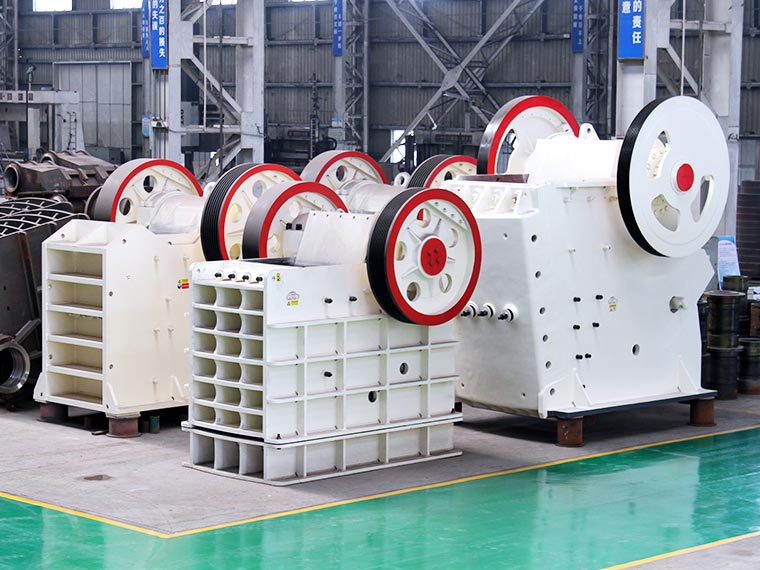

颚式破碎机厂区图

颚式破碎机结构部件

颚式破碎机主要由机架、颚板和侧护板、传动件、调节装置、飞轮、润滑装置等部分构成。颚式破碎机的工作部分是两块颚板,一个是固定颚板,垂直固定在机体前壁上,另一个是活动颚板,位置倾斜,与固定颚板形成上大下小的破碎腔。活动颚板对着固定颚板做周期性的往复运动,时而分开,时而靠近。分开时,物料进入破碎腔,成品从下部卸出;靠近时,使装在两块颚板之间的物料受到挤压、弯折、劈裂而破碎。

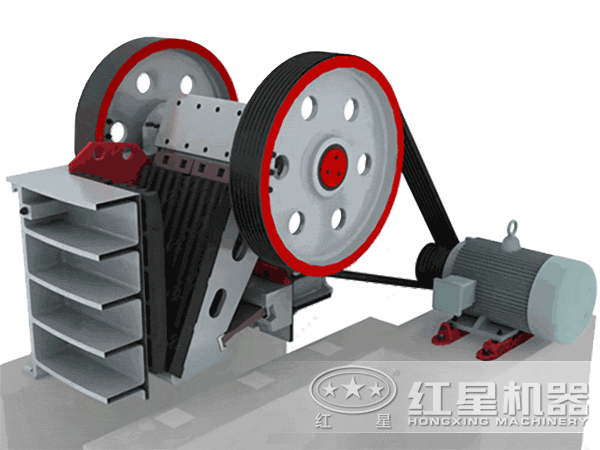

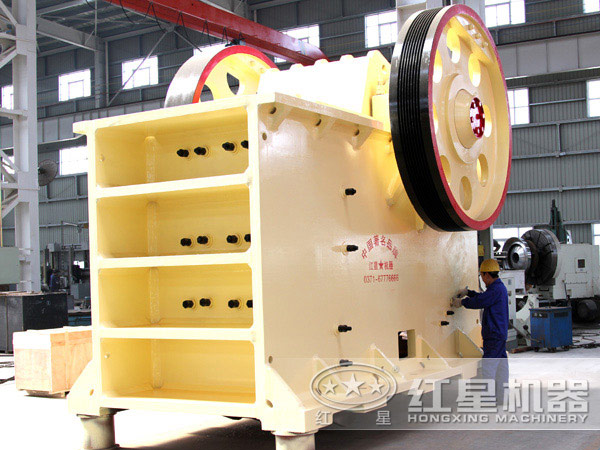

颚式破碎机结构

颚式破碎机工作原理

简摆式颚式破碎机动颚悬挂在轴心上,可作左右摆动,偏心轴旋转时,连杆做上下往复运动。带动两块推力也做往复运动,从而推动动颚做左右往复运动,实现破碎和卸料。此种破碎机采用曲柄双连杆机构,虽然动颚上受有很大的破碎反力,而其偏心轴和连杆却受力不大,所以工业上多制成大型机器或中型机器,用来破碎硬度较大的物料。复摆颚式破碎机动颚上端直接悬挂在偏心轴上,作为曲柄连杆机构的连杆,由偏心轴的偏心直接驱动,动颚的下端较连着推力板支撑到机架的后壁上。当偏心轴旋转时,动颚上各点的运动轨迹是由悬挂点的圆周线,逐渐向下变成椭圆形,越向下部,椭圆形越偏,直到下部与推力板连接点轨迹为圆弧线。

颚式破碎机工作原理

颚式破碎机电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时衬板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与此同时把物料被压碎或劈碎,达到破碎的目的;当动颚下行时,衬板与动颚间夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期性地压碎和排泄物料,实现批量生产。颚式破碎机完成破碎任务。

颚式破碎机技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-21 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-64 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
