您的当前位置: 首页 > 配套设备 > 锤式破碎机

锤式破碎机

【加工物料】石灰石、煤、页岩、石膏、白垩、石棉矿石、焦炭等非易燃易爆砂石物料。

【进料粒度】≤200-≤350mm

【生产能力】5-150m3/h

全国销售热线 : 0371-6777 2626

免费获取报价免费获取报价

30s人工相应60s技术支持24h免费定制方案

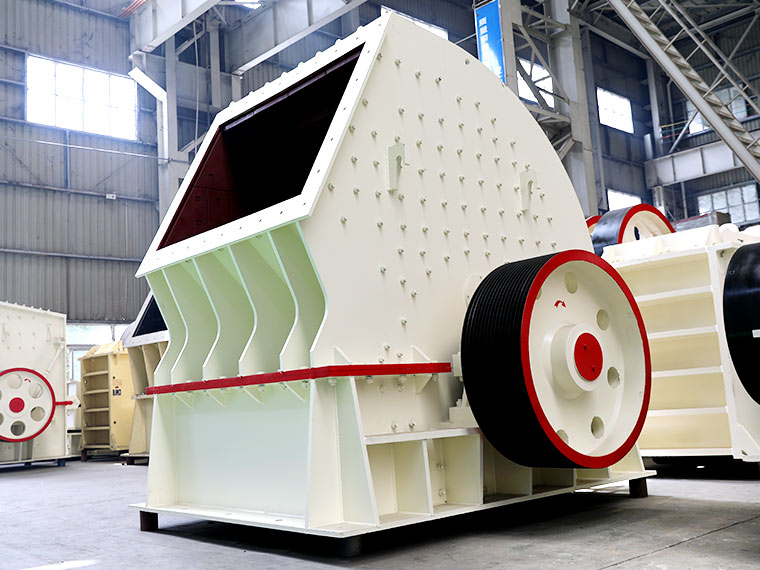

锤式破碎机

锤式破碎机简介

锤式破碎机是利用高速回转的锤头冲击物料,使其沿自然裂隙、层理面和节理面等脆弱部分而破碎的设备。适用于破碎脆性、中硬、含水量不大的物料,如:石灰石、煤、页岩、石膏、白垩、石棉矿石、焦炭等。

锤式破碎机

锤式破碎机性能优势

1、生产能力强。
破碎比大,一般为10~25,高者可达50。效率高,时产高达150m3/h。

2、锤头耐磨性、耐冲击性强。
引进德国先进技术,采用高端材料铸造,不但具有较长的使用寿命,还具有极高的耐磨性和极强的耐冲击性。

3、结构设计先进。
独特的结构设计,使设备外形美观,结构紧凑,配置合理,运行更加平稳。

4、能耗低。
红星机器的破碎设备采用了合理结构配置,在相同动力条件下,比其它设备节能30%以上。

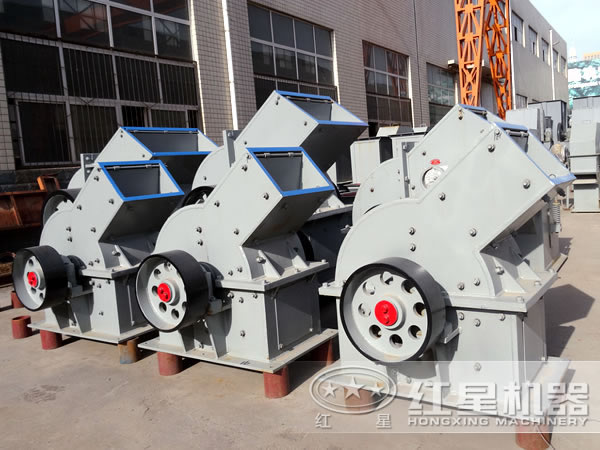

锤式破碎机厂区

锤式破碎机产品类型

锤式破碎机结构类型很多,按转子的数目,分为单转子和双转子两类;按转子的回转方向,可分为不可逆式及可逆式两类;按锤子的排列方式,分为单排式和多排式两类。前者锤子安装在同一回转平面上,后者锤子分布在好几个回转平面上。

锤式破碎机结构组成

锤式破碎机主要由机壳、转子、反击板、机架、衬板等组成。

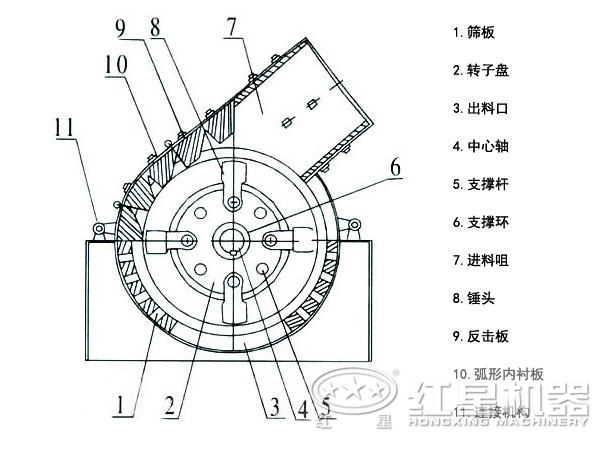

锤式破碎机结构

1、机壳
机壳由下机体、后上盖、左侧壁和右侧壁组成,通过螺栓将各部分连接为一体。上部开设进料口一个,机壳内壁全部以高锰钢衬板镶嵌,方便衬板磨损后的更换。下机体采用碳素结构钢板焊接而成,为了两侧安放轴承支持转子,特采用高锰钢焊接了轴承支座。

2、转子
转子由主轴、锤盘、销轴、锤头等组成,圆盘上均匀开有分布的销孔,用销轴悬挂锤头,为了防止圆盘和锤头的轴向窜动,用锁紧螺母在销轴两端固定。其中,锤头的质量、形状和材质决定着锤式破碎机的生产能力,锤头动能的大小与锤头的重量是成正比的,锤头越重,动能越大,破碎的效率越高。

转子支承在两个滚动轴承上,轴承通过螺栓固定在下机体的支座上,还有两个定位销钉固定在轴承的中心距上。

3、主轴
主轴是锤式破碎机支撑转子的为主要的部件,转子、锤头的重量、冲击力都由其承受,所以主轴的材质需要具有较高的韧性和强度。

4、反击板、衬板、机架
锤式破碎机主要通过锤头高速捶打大块石料使其破碎,在工作时,石料瞬间具有了极大的速度和动能,极易损坏机架。为了防止机架的磨损,红星机器在机架的内壁用锰钢做衬板,打击板则采用高猛钢铸造,并经过淬火强化处理,保证了衬板和打击板优越的耐磨性和耐冲击性。

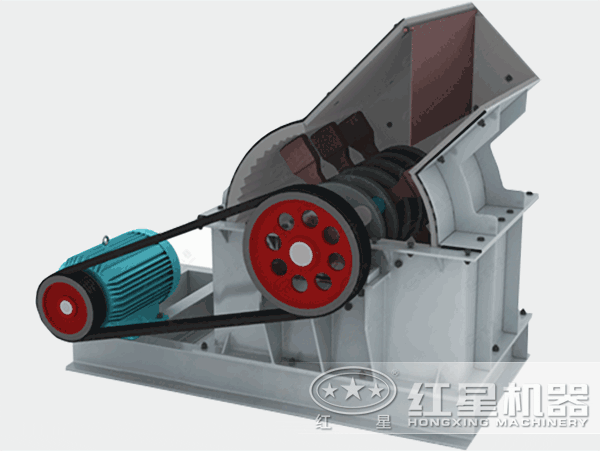

锤式破碎机工作原理

锤式破碎机的主要工作部件为带有锤子(又称锤头)的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板,粉碎物料中小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨,最后通过筛板排出机外。

锤式破碎机工作原理

锤式破碎机技术参数

规格 生产能力(m³/h)
电机功率
(kw)
PCΦ400×300 5-10 4P 11KW
PCΦ600×400 10-22 4P 22KW
PCΦ800×600 18-40 6P 55KW
PCΦ1000×800 25-50 8P 75KW
PCΦ1000×1000 30-55 8P 90KW
