斗式提升机

【应用范围】适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料,如煤、水泥、石块、砂、粘土、矿石等

【提升高度】28-32.7m

【输送量】3-60m3/h

全国销售热线 : 0371-6777 2626

免费获取报价免费获取报价

30s人工相应60s技术支持24h免费定制方案

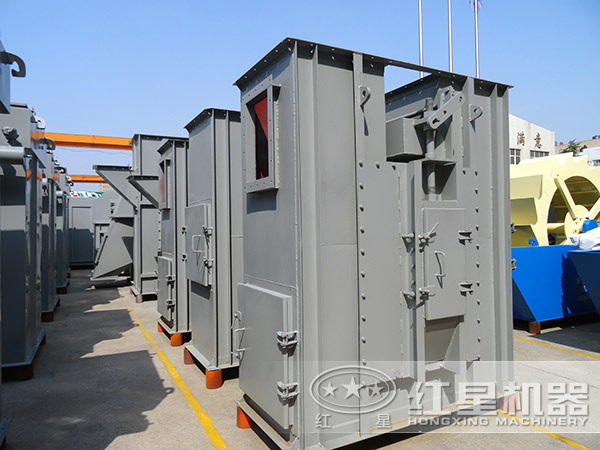

斗式提升机

斗式提升机简介

矿用提升机一般多为斗式提升机,是一种固定装置的机械输送设备。该提升机适用于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料,例如:煤、水泥、石块、砂、黏土、矿石等,因为提升机的牵引机构是环行链条,所以允许输送温度较高的材料。可广泛应用于各种规模的饲料厂、面粉厂、米厂、油厂、淀粉厂以及粮库、港口码头等的散装物料的提升。

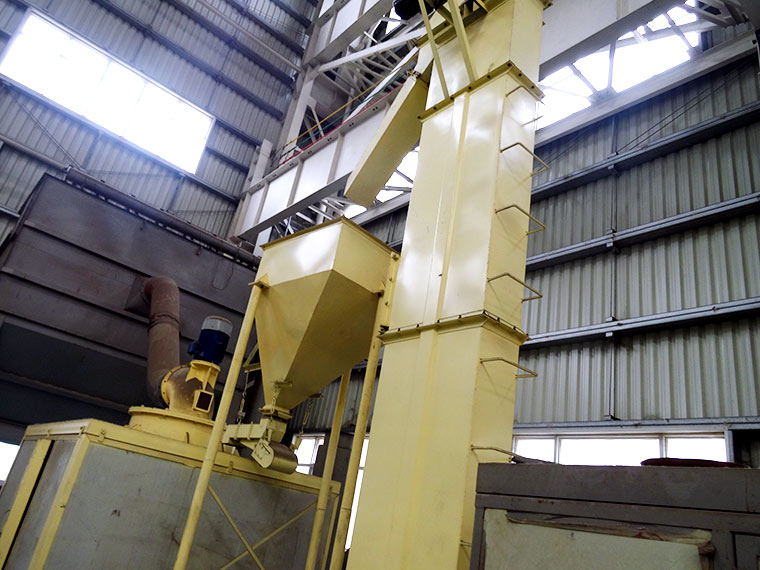

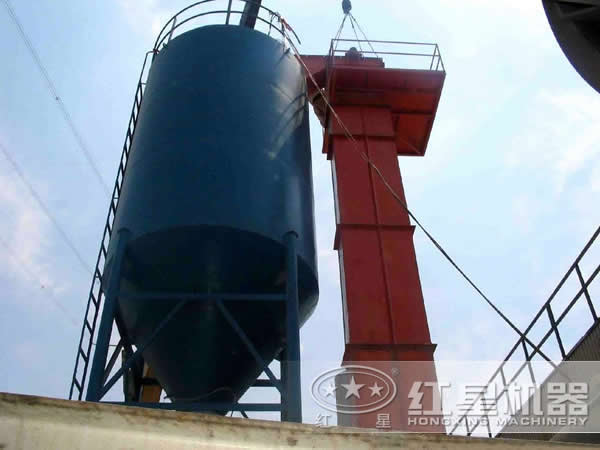

斗式提升机现场图

斗式提升机的特点:

①安全性能好:
变频器调速使系统运行的稳定性和安全得到大大的提高,减少了运行故障和停工时间,节省人力和物力,提高了运输能力,因此也间接的提高了经济效益。

②驱动功率小:
采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象,所以无效功率少。

③使用寿命长:
提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。在设计本机时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

④提升范围广:
这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料。

⑤运行可靠性好:
先进的设计原理和加工方法,保证了整机运行的可靠性。提升机运行平稳,可达到较高的提升高度。

⑥能耗少。
提升机绝大部分时间都处在电动状态,节能十分显著,经测算节能20%以上,可取的良好的经济效益。

斗式提升机

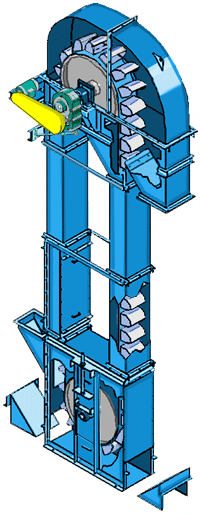

提升机的工作原理

物料经料斗从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转,提升即将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。斗式提升机一般装有机壳,以防斗式提升机中粉尘飞扬。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。且提升机内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。

斗式提升机工作原理

斗式提升机技术参数

环链胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗距
(mm)
电机功率
(kw)
TH160型 25 7-12 15-20 400 3-4
TH200型 28 8-15 20-30 500 3-5.5
TH250型 30 10-25 25-35 500 4-7.5
TH300型 30 25-35 30-40 500 5.5-11
TH315型 40 30-40 35-45 512 5.5-15
TH400型 40 45-60 40-55 512 11-22
TH500型 40 65-80 50-60 512 15-30
TH630型 40 100-120 60-65 688 18.5-37
TH800型 40 130-150 65-75 920 22-45

钢丝胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗容
(L)
电机功率
(kw)
TDG160型 80 34 0-20 2.6 2.2-11
TDG200型 80 45 0-25 4.1 3-15
TDG250型 80 71 0-30 6.5 5.5-22
TDG315型 80 101 0-35 10 7.5-30
TDG400型 80 158 0-40 16 15-45
TDG500型 80 218 0-45 25 18.5-55
TDG630型 80 345 0-50 40 30-90
TDG800型 80 491 0-50 61 45-132

板链提升机技术参数

规格 最大提升度
(m)
最大提升量
(m³/h)
允许占百分比
(%)
节距
( mm)
电机功率
(kw)
10 25 50 75 100
物料最大块(mm)
NE15 40 16 65 50 40 30 25 101.66 1.5-4
NE30 59 31 90 75 58 47 40 152.4 2.2-7.5
NE50 62 60 90 75 58 47 40 152.4 3-15
NE100 58 110 130 105 80 65 55 200 7.5-30
NE150 65 170 130 105 80 65 55 200 11-37
NE200 73 220 170 135 100 85 70 250 18.5-75
NE300 61 320 170 135 100 85 70 250 22-75
NE400 47 420 205 165 125 105 90 300 45-90
NE500 58 500 240 190 145 120 100 300 45-132

欢迎来厂参观,红星机器会让您体会到强大的生产能力,来红星犹如进入科技的海洋,保证让您大饱眼福!红星机器地址:河南郑州高新区檀香路8号  提升机,斗式提升机请认准红星机器,本公司承接各类型磨粉生产线!

提升机可以说很普遍,大大小小的矿厂都可以见到各式各样的提升机,斗式提升机就是其中的一种,斗式提升机提升的是物料,同时也在提升你企业的高度!
