雷蒙磨粉机

【应用范围】钾长石、滑石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等

【进料粒度】≤30mm

【生产能力】8-176t

全国销售热线 : 0371-6777 2626

免费获取报价免费获取报价

30s人工相应60s技术支持24h免费定制方案

雷蒙磨粉机

雷蒙磨粉机简介

雷蒙磨粉机采用国内外同类产品的先进结构,并在大型雷蒙磨的基础上更新改进设计而成。广泛应用于矿山、化工、建材、冶金、耐火材料、制药、水泥等行业的高效闭路循环高细制粉。该设备电耗低,占地面积小,一次性投资少。

雷蒙磨粉机

雷蒙磨粉机适用于大理石、石灰石、高岭土、滑石、方解石、重晶石、白云石、保温材料、水泥、玻璃等莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿产、化工、建筑等行业物料的高细制粉加工。磨辊在离心力的作用下紧紧地碾压在磨环上,因此当磨棍、磨环磨损到一定厚度时并不影响成品的产量与细度。磨棍、磨环更换周期长、从而剔除了离心粉碎机易损件更换周期短的弊病。

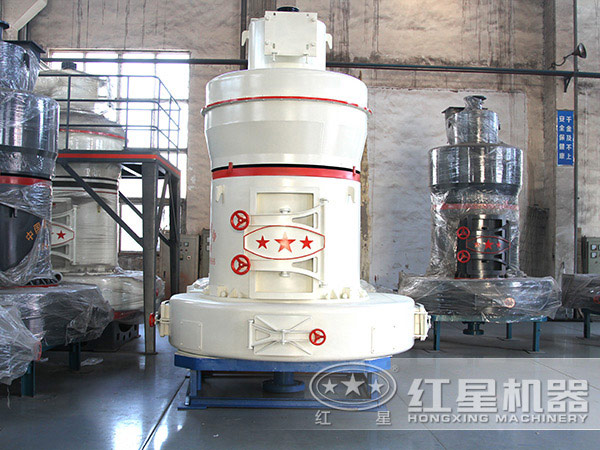

雷蒙磨粉机车间图

雷蒙磨粉机主要结构

雷蒙磨主要由主机、分析机、鼓风机、成品旋风分离器、管道装置、电机等组成。主机由机架、进风蜗壳、铲刀、磨棍、磨环、罩壳及电机组成。辅助设备有颚式破碎机、斗式提升机、电磁振动给料机,用户可根据现场情况灵活选择。在主机中,磨棍总成通过横担轴悬挂在磨棍吊架上,磨棍吊架与主轴及铲刀架固定联系,压力弹簧压在磨棍轴承室的悬臂外端面上,以横担轴为支点迫使磨棍紧紧压在磨环内圆表面上,当电动机通过传动装置带动主轴转动时,装在铲刀架上的铲刀与磨棍同步旋转,磨辊在磨环内圆滚动的同时绕自身轴自传。电动机通过传动装置带动分析机叶轮旋转,叶轮转速越高,分选出的粉子越细。

雷蒙磨粉机结构图

雷蒙磨粉机工作原理

大块物料经破碎后由提升机送至储料斗,再由电磁振动给料机连续均匀地送入主机磨室内,进入磨室的物料被铲刀铲起并进入磨辊与磨环之间被碾压搓碎,鼓风机将空气从分流盘吹入研磨室,把粉碎粉末送到分析室,经过由调速电机通过传动装置带动旋转的分析叶轮的分选,大颗粒物料落回重磨,合格细粉则随气流进入成品旋风集粉器,细粉与空气分离后从卸料口排出即为成品。而空气上端返回风机内,重复上述循环。主机工作过程中,铲刀系统起到了非常重要的作用。其位于磨棍下端,铲刀与磨辊同转过程中把物料铲起抛喂入磨辊辊环之间,形成垫料层,该料层受磨辊旋转产生向外的挤压力将物料碾碎,由此达到制粉目的。

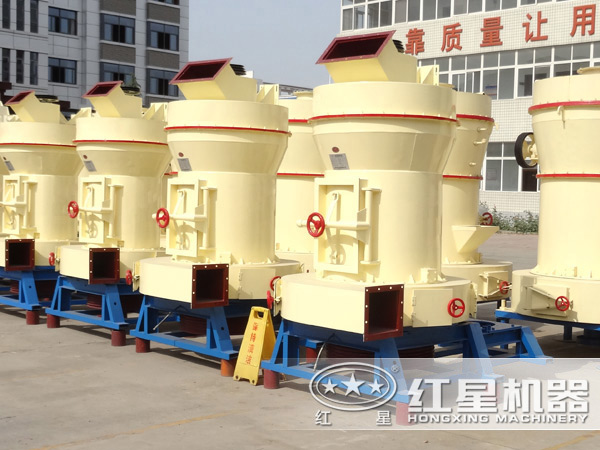

雷蒙磨粉机厂区图

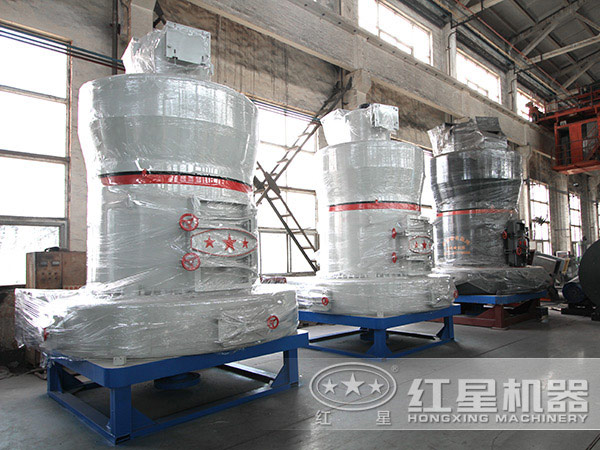

雷蒙磨粉机车间图

雷蒙磨粉机技术参数

型号
参数
4525 4119
进料粒度(mm) ≤30 ≤25
成品粒度(mm) 0.173-0.044 0.173-0.044
不同物料细度班产(t) 16-176 8-78
中心轴转速(r/min) 82 105
磨环直径(mm) 1770 1400
磨辊直径(mm) 450 410
磨辊高度(mm) 250 190
主机电机 Y315M-4-132 Y280S-4-75
风机电机 Y315M-4-132 Y280S-4-75
分析器电机 YCT250-4A-18.5 YCT200-4B-7.5

由于型号的多样化,雷蒙磨粉机的价格也各不相同,如果您想了解雷蒙磨粉机的具体的报价,请咨询红星机器销售热线:0371-67772626

同类选矿设备:磨粉机

雷蒙磨生产线成套设备:颚式破碎机 电磁给料振动机 斗式提升机 磨粉机产品系列
