高压悬辊磨粉机

【加工物料】重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等。

【进料粒度】≤15-≤30mm

【生产能力】2-120t

全国销售热线 : 0371-6777 2626

免费获取报价免费获取报价

30s人工相应60s技术支持24h免费定制方案

高压悬辊磨粉机

高压悬辊磨粉机

高压悬辊磨粉机是近年来一种新型磨粉机,这款磨粉设备的出现,打破了以往国内磨粉机器不能超大规模生产的限制,有利的提高了单台设备的单位产量,填补了国内超大型磨粉机市场的空白。高压悬辊磨粉机利用弹簧增加压力,机座上装有罩筒、进风蜗壳、磨环与轴承座,电动机通过主轴带动安装在磨棍吊架上的磨辊与铲刀同步旋转。

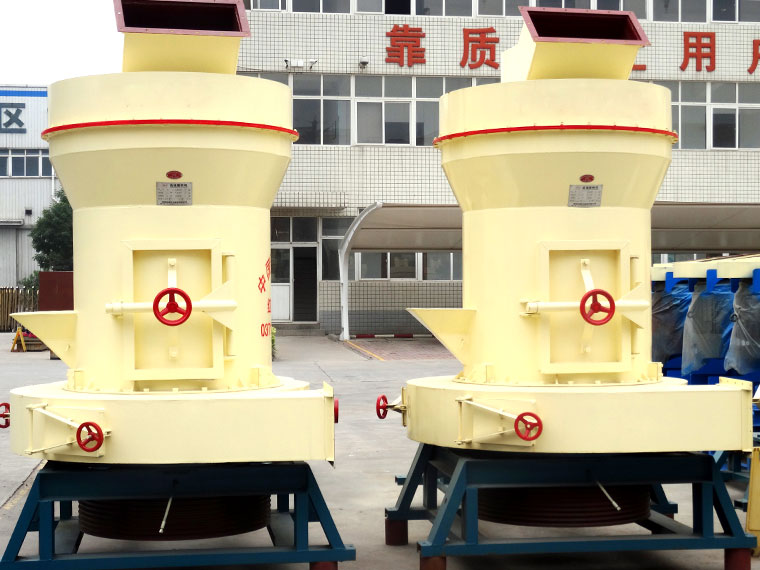

高压悬辊磨粉机

高压悬辊磨结构简介

在高压悬辊磨每个磨辊部件上均装有弹簧,且弹簧装有弹簧压板,弹簧压板通过螺杆与磨辊吊架联接。高压悬辊磨主要由主机、细度分析机、鼓风机、成品旋风积粉器、布袋除尘器及联结风管组成。也可以根据用户需要灵活配备破碎机、提升机、储料仓、电磁振动给料机及电器控制柜等辅助设备。在主机中,磨辊组件通过横担轴悬挂在磨棍吊架上,磨辊吊架与主轴及铲刀架固定联系,压力弹簧在磨辊轴承室的悬臂外端,当电动机通过传动装置带动主轴转动时,装在铲刀架上的铲刀与磨辊同步旋转。电动机通过传动装置带动分析机叶轮旋转,叶轮的转动速度决定了分选出的粉子的粒度大小。

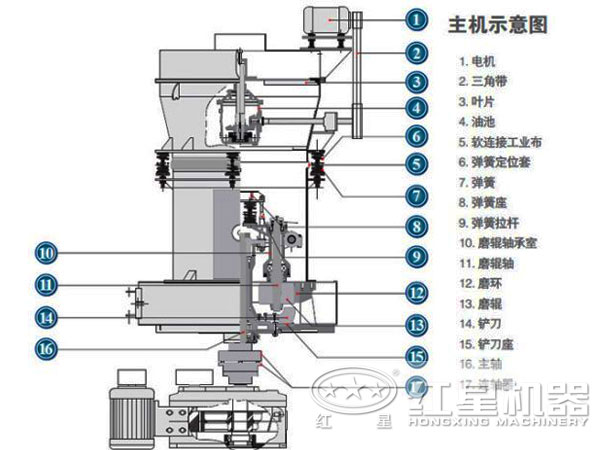

高压悬辊磨粉机结构图

高压悬辊磨的特点及应用

高压悬辊磨成品粒度范围广,粒度可达0.613mm(30目),一般可达0.033mm(425目),极少部分物料细度可达到0.013mm(1000目);与其他磨机相比相同动力条件下产量提高10-20%,磨辊对物料的碾压力在高压弹簧作用下提高800-1200kg;研磨装置采用重叠式多及密封,密封性能良好,除尘效果完全达到国家粉尘排放标准,且分析机调整方便。

高压悬辊磨在冶金、建材、化工、矿山、高铁、水利水电等行业应用广泛;多用于加工石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、铝矾土、铁矿石、重晶石、煤等莫氏硬度在9.3级以下,湿度小于6%的非易燃易爆的物料。

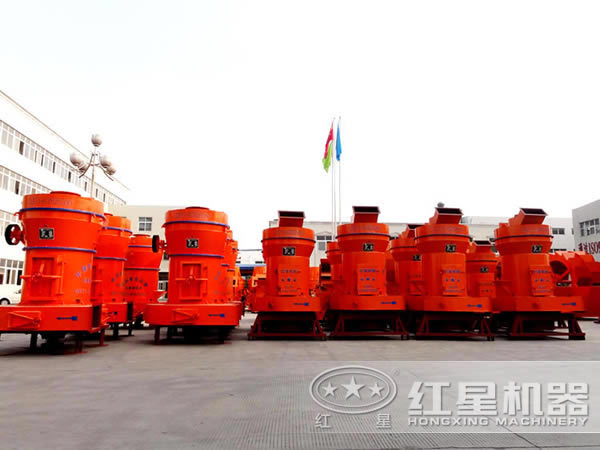

高压悬辊磨粉机厂区图

悬辊磨粉机工作原理

高压悬辊磨粉机吊架上紧固有1000-1500公斤压力的高压弹簧;操作时,磨棍围绕主轴旋转,并在高压弹簧与离心力的作用下,紧贴磨环滚动,其滚动压力比同等动力条件下的磨粉机高1-2倍,所以产量大大提高。磨料进入磨腔后,由铲刀送入磨辊与磨环之间进行碾压,碾压的粉末随鼓风机的循环风带入分析机,合格粉末随气流进入旋风集粉器,不合格的大粒物料落回重磨;当磨辊与磨环达到一定磨损后,调整高压弹簧,保证磨辊与磨环之间的恒定碾压力,确保稳定的产量与细度。

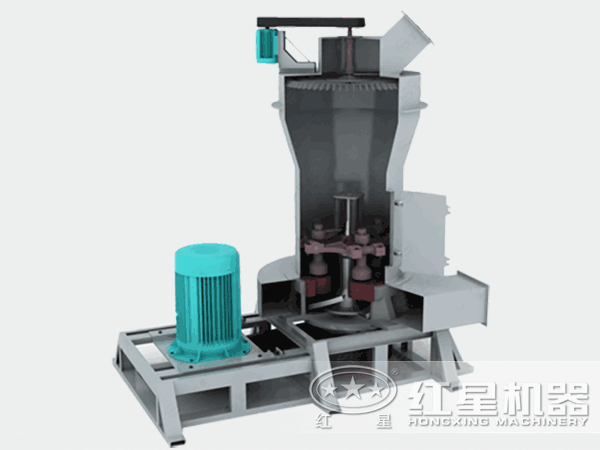

高压悬辊磨粉机工作原理

高压悬辊磨粉机技术参数

    参数 型号 微粉93 微粉92 微粉87 微粉76 微粉66
进料粒度(mm) ≤25 ≤25 ≤20 ≤20 ≤15
成品粒度(mm) 0.125-0.010 0.125-0.033 0.125-0.010 0.125-0.033 0.125-0.010
不同物料细度班产量(t) 0.8-12 0.6-10 0.4-8 0.3-6 0.2-4
中心轴转速(r/min) 140 148 160 170 180
磨环直径(mm) 1006 973 907.5 850 725
磨辊直径(mm) 300 300 270 250 210
磨辊高度(mm) 160 160 150 150 150
主机电机 Y225M-8-30 Y225M-8-22 Y225M-8-22 Y225S-8-18.5 Y225M-8-15
风机电机 Y180M-2-22 Y180L-4-22 Y160L-4-18.5 Y160L-4-15 Y160L-4-11
分析器电机 YCT180M-4A-4 YCT180M-4A-4 YCT180M-4A-4 YCT160-4B-3 YCT160-4B-3

红星机器紧跟国内外磨粉行业的发展趋势,吸收国内外先进技术并结合该公司多年的先进的尾矿回收设计制造理念及市场需求,经过多年的潜心设计改进,最终研制出这款拥有先进工艺流程,集烘干、粉磨、选分、提升于一体的大型磨粉机。希望广大朋友前来试机,购机。红星机器销售热线0371-67772626 高压悬辊磨粉机认准红星机器

高压悬辊磨粉机作为一种新型机器,越来越被接受,相信不久的将来就会是高压悬辊磨粉机的时代了,同时,由于是新型机器,肯定会存在或多或少的问题需要改进,希望各位多提意见,我么将会诚心诚意的倾听您的意见并作进一步分析。
