高强磨粉机

【加工物料】重晶石、石灰石、陶瓷、白云石、大理石、钾长石、矿渣、煤渣等

【进料粒度】≤15-≤25mm

【生产能力】4-55t

全国销售热线 : 0371-6777 2626

免费获取报价免费获取报价

30s人工相应60s技术支持24h免费定制方案

高强磨粉机

高强磨粉机简介

有人问高强磨粉机强在哪里?有人问高强磨粉机是高压磨粉机吗?还有人问高强磨粉机跟雷蒙磨有什么区别吗?……下面红星机器将为您一一解开谜团:

高强磨粉机是在雷蒙磨的基础上,通过对工作室中的磨辊加压,分析机改造,气压调节等改进。高强磨粉机适用于粉碎重晶石、陶瓷、矿渣、石灰石等莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿山、冶金、化工、建材等行业280多种物料的高细制粉加工,细度30-1250目任意调节,部分物料可达2500目。通过机内增加的特殊装置,可产生出30-80目的粗粉。

高强磨粉机

高强磨粉机结构组成

高压磨粉机主要由主机,分析机,鼓风机,成品旋风分离器,管道装置,电机等组成。其中主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。辅助设备有颚式破碎机,斗式提升机、电磁振动给料机等,用户可根据现场情况灵活选择。

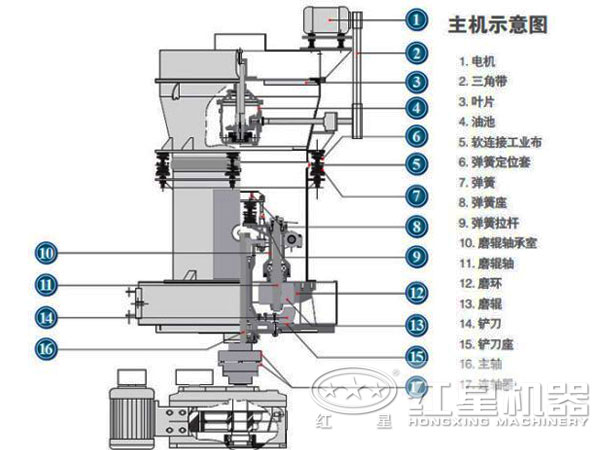

高强磨粉机结构图

高强磨粉机工作原理

高强磨粉机主机内,磨棍吊架上紧固有1000-1500公斤压力的高压弹簧。开始工作后,磨棍围绕主轴旋转,并在高压弹簧与离心力的作用下,紧贴磨环滚动,压力比同等动力条件下的雷蒙磨粉机高1.2倍,所以产量大为提高。

主机工作过程是通过传动装置带动中心轴转动,轴的上端连接着梅花架,架上装有磨辊装置并形成摆动支点,其不仅围绕中心旋转,同时磨辊在磨环内公转的同时,磨辊本身因摩擦作用而自转。梅花架下端装有铲刀系统,其位置处于磨棍下端,铲刀与磨棍同转过程中把物料铲抛喂入磨辊与磨环之间,形成垫料层,该料层受磨辊旋转产生向外的离心力将物料碾碎,即由此而达到制粉目的。

在磨室内因被磨物料有一定的含水量,研磨时产生热量导致磨室内气体蒸发改变了气流量。以及整机各管道结合处不密封,外界气体被吸入,使循环气流风量增加,为此通过调整风机的主机间的余风管来达到气流的平衡,并将多余的气体导入布袋除尘器内,把余气带入的细分子收集下来,余气被净化后排出。

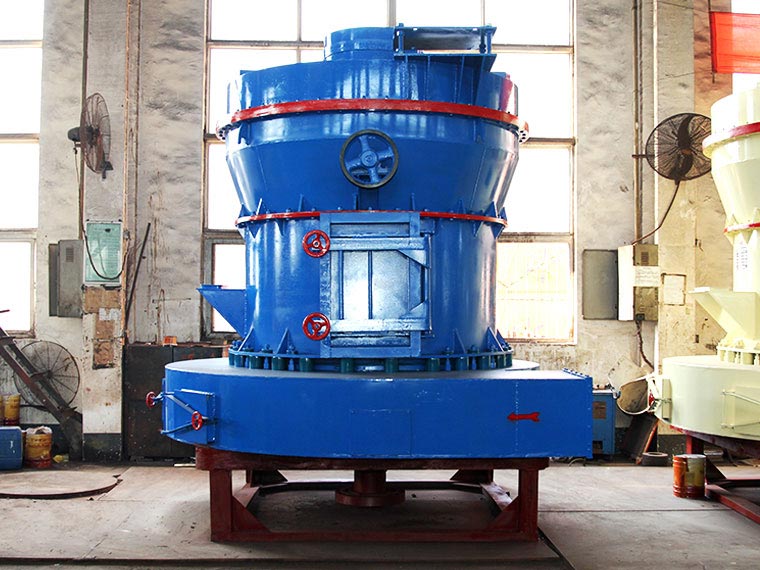

高强磨粉机现场图

高强磨粉机的特点

①与其他磨粉机相比同等动力条件下产量提高10-20%,磨辊对物料的碾压力在高压弹簧作用下提高800-1200kgf

②成品粒度范围广,粒径粗可达0.613mm(30目),粒径一般可达0.033mm(425目),少部分物料细可达到0.013mm(1000目)。

③莫氏硬度小于9.3级的矿产物料均可加工粉碎。

④除尘效果完全达到国家粉尘排放标准,分级机调整方便。

⑤研磨装置采用重叠式多级密封,密封性能好。

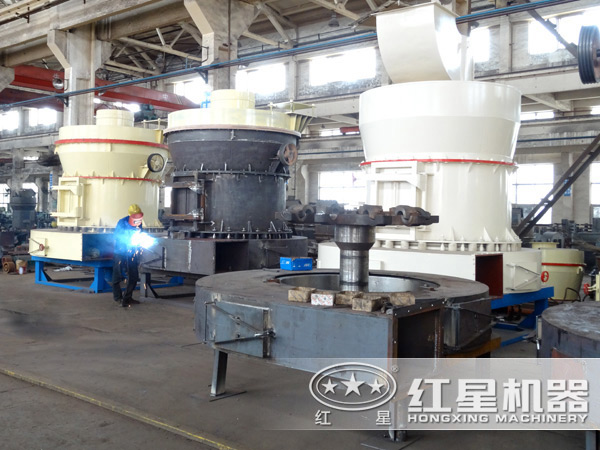

高强磨粉机车间图

高强磨粉机技术参数

型号 高强62 高强66 高强76 高强87 高强92 高强93 高强97 雷蒙4119 雷蒙4525
进料粒度(mm) <15 <15 <20 <25 <25 <25 <25 ≤25 ≤30
成品粒度(mm) 0.173-0.033 0.173-0.033 0.173-0.033 0.173-0.033 0.173-0.033 0.173-0.033 0.173-0.033 0.173-0.044 0.173-0.044
不同物料细度班产量(t) 0.6-9 1-20 1.5-25 2.8-33 3-36 3.5-40 4-52 8-78 16-176
中心轴转速(r/min) 274 190 170 161 148 140 130 105 82
磨环直径(mm) 525 725 850 907.5 973 1006 1050 1400 1770
磨辊直径(mm) 150 210 250 270 300 300 310 410 450
磨辊高度(mm) 100 150 150 150 160 160 170 190 250
主机电机 7.5 15 18.5 22 30 30 37 75 132
风机电机 4-5.5 4-11 4-15 4-18.5 4-22 2-22 4-37 4-75 4-132
分析器电机 6-1.1 6-2.2 6-2.2 6-2.2 6-2.2 6-3 4A-5.5 4B-7.5 4A-18.5

高强磨粉机是继雷蒙磨粉机之后矿山机器行业中的又一朵奇葩,红星机器将会以高的标准要求自己,把好的产品交给客户是我们的责任,更是我们的义务!

同类磨粉设备:雷蒙磨粉机

雷蒙磨生产线成套设备:颚式破碎机 电磁给料振动机 斗式提升机 磨粉机产品系列
